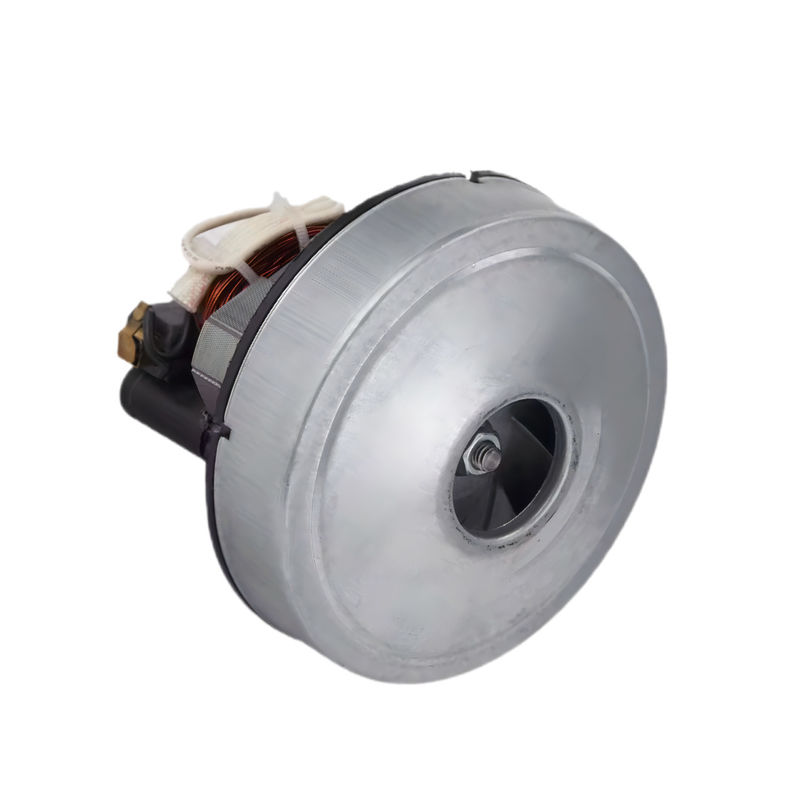

Moteur aspirateur 240V 600W moteur universel à courant alternatif synchrone KG-7020M24

Moteur aspirateur 240V 600W moteur universel à courant alternatif synchrone KG-7020M24

Les spécifications

Principaux détails

Échantillon

Moteur universel CA

Le principe de fonctionnement d'un moteur de série est similaire à celui d'un moteur CC, et son principe est expliqué par la règle de la main gauche et la règle de la main droite.les entrées de courant de la bobine gaucheSelon l'effet magnétique du courant, le courant est émis par le rotor et sort de la bobine droite.l'enroulement du stator générera un champ magnétique dans une direction de N à S dans la figureDans le même temps, l'enroulement du rotor qui passe le courant sera affecté par la force électromagnétique, et la direction de la force peut être déterminée selon la règle de la main gauche.Les bobines dans les plages des pôles N et S reçoivent la même forceLe couple électromagnétique provoque la rotation du rotor, en raison de la force électromagnétique et de l'inertie.en raison de l'existence du commutateur, la direction du courant qui coule dans la bobine du rotor changera, de sorte que la direction de la force dans les plages N et S restera inchangée, et le rotor continuera à tourner.Je descends!.

Dans les applications pratiques, les moteurs de série sont largement utilisés dans les outils électriques, les fournitures de cuisine, les soins du sol et d'autres domaines en raison de leurs avantages tels que la grande vitesse, le couple de démarrage élevé, la petite taille,et léger.

Un moteur excité en série est principalement composé d'un stator, d'un rotor, de couvercles avant et arrière (couvercles) et de lames de refroidissement.qui est utilisé pour générer un flux d'excitationLe rotor est composé d'un noyau, d'un arbre, d'un enroulement d'armature et d'un commutateur.Sa fonction est d'assurer et de générer un couple électromagnétique continu, qui conduit la charge à effectuer des travaux à travers l'arbre, convertissant l'énergie électrique en énergie mécanique; Les couvercles avant et arrière soutiennent l'armature,connexion et fixation du stator et du rotor L'arbre tournant et les couvercles avant et arrière doivent avoir une résistance suffisante pour empêcher la résonance entre l'armature et le couvercleGénéralement, il y a des roulements roulants ou coulissants à l'intérieur des couvercles avant et arrière.

Après avoir compris la structure de base du moteur d'excitation en série, revenons à la partie du ventilateur du moteur d'aspirateur.la roue mobile et la roue fixeLa roue en mouvement génère principalement du vent. Lorsque la roue en mouvement tourne à une vitesse élevée de 20000 à 30000 tours par minute, la roue en mouvement produit principalement du vent.une pression négative sera générée à l'entrée d'air pour former un vide, formant ainsi une force d'aspiration; La roue fixe, également appelée pale à guider, est principalement utilisée pour libérer plus facilement le volume d'air généré par la roue en mouvement.La qualité du conduit d'air fixe de la roue affecte directement l'efficacité du moteur de l'aspirateur- le champ d'application des moteurs d'aspirateur: différents aspirateurs industriels à sec pour le ménage, aspirateurs à sec et humides à double usage, aspirateurs centraux, aspirateurs industriels,et différents types de balayeurs.
