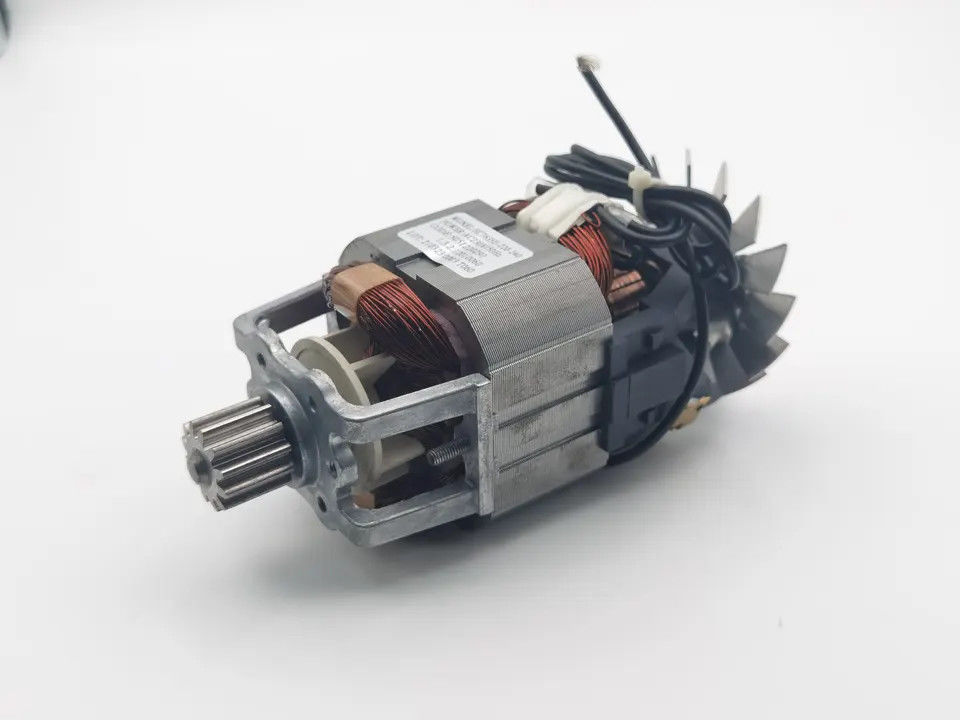

Remplacement de moteur de mélangeur des moteurs électriques à courant alternatif monophasé 26000RPM 350W

Dimensions extérieures

Un moteur universel est un type spécial de moteur conçu pour fonctionner sur une alimentation CC ou CA monophasée.Ces moteurs sont généralement bobinés en série (les enroulements d'induit et de champ sont en série), et c'est pourquoi les moteurs universels sont généralement intégrés à l'appareil qu'ils sont censés entraîner.La plupart des moteurs universels sont conçus pour fonctionner à des vitesses plus élevées, dépassant 3500 RPM.Ils fonctionnent à une vitesse inférieure sur l'alimentation en courant alternatif qu'ils fonctionnent sur une alimentation en courant continu de même tension, en raison de la chute de tension de réactance qui est présente en courant alternatif et non en courant continu.

Il existe deux types de base de moteur universel :

(i) de type compensé et (ii) de type non compensé.

Construction du moteur universel

La construction d'un moteur universel est très similaire à la construction d'une machine à courant continu.Il se compose d'un stator sur lequel sont montés des pôles de champ.Les bobines de champ sont enroulées sur les pôles de champ.

Cependant, l'ensemble du chemin magnétique (circuit de champ du stator et également armature) est laminé.La stratification est nécessaire pour minimiser les courants de Foucault induits lors du fonctionnement en courant alternatif.

L'armature rotative est de type bobiné avec des fentes droites ou obliques et un collecteur avec des balais reposant dessus.La commutation en courant alternatif est moins bonne que celle en courant continu.à cause du courant induit dans les bobines d'induit.Pour cette raison, les brosses utilisées ont une résistance élevée.Moteur universel - construction, fonctionnement et caractéristiques.

Un moteur universel fonctionne sur une alimentation CC ou CA monophasée.Lorsque le moteur universel est alimenté en courant continu, il fonctionne comme un moteur série à courant continu.(voir fonctionnement d'un moteur série DC ici).Lorsque le courant circule dans l'enroulement de champ, il produit un champ électromagnétique.Le même courant s'écoule également des conducteurs d'induit.Lorsqu'un conducteur porteur de courant est placé dans un champ électromagnétique, il subit une force mécanique.En raison de cette force mécanique, ou couple, le rotor commence à tourner.La direction de cette force est donnée par la règle de la main gauche de Fleming.

Lorsqu'il est alimenté en courant alternatif, il produit toujours un couple unidirectionnel.Parce que l'enroulement d'induit et l'enroulement de champ sont connectés en série, ils sont dans la même phase.Par conséquent, à mesure que la polarité du courant alternatif change périodiquement, la direction du courant dans l'induit et l'enroulement de champ s'inverse en même temps. Ainsi, la direction du champ magnétique et la direction du courant d'induit s'inversent de telle sorte que la direction de la force subie par les conducteurs d'induit reste la même .Ainsi, indépendamment de l'alimentation CA ou CC, le moteur universel fonctionne sur le même principe que le moteur série CC fonctionne.
