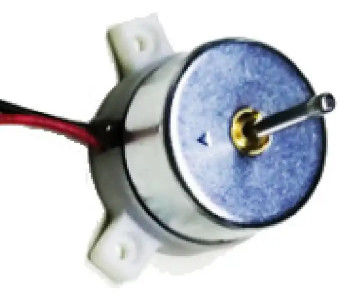

petit outil électrique sans brosse du moteur 4500RPM de moteur électrique de C.C 5W petit

Petit outil électrique sans brosse du moteur électrique KG-3225-012 4500RPM de C.C

moteur sans brosse de C.C 12v

Dessins

Spécifications de performances

Le système d'alimentation sans brosse de moteur de C.C se compose de trois parts : rotor, redresseur, et capteur de position. La détection de position commute le courant de l'enroulement de redresseur dans un certain ordre selon les changements de la position de rotor (c'est-à-dire, détecte la position du pôle magnétique de rotor relativement à l'enroulement de redresseur, et produit d'un signal de détection de position à la position déterminée. Après avoir été traité par le circuit de conversion de signal, le circuit de commutateur électrique est commandé pour commuter le courant de enroulement selon de certaines relations logiques). La tension locale de l'enroulement de redresseur est fournie par un circuit de commutateur électronique commandé par la sortie de capteur de position.

Il y a trois types de capteurs de position : sensible, photoélectrique magnétique, et électromagnétique :

Pour le moteur sans brosse de C.C avec le capteur de position sensible magnétique, ses composants magnétiques de capteur (tels que l'élément de hall, la diode magnétique, le tube sensible magnétique de poteau, la résistance magnétique ou le circuit intégré spécial, etc.) sont installés sur l'ensemble de stator pour détecter les changements de champ magnétique produits quand l'aimant permanent et le rotor tournent.

Le moteur sans brosse de C.C avec le capteur de position photoélectrique est équipé du capteur photoélectrique de l'ensemble de stator selon une certaine position. Le rotor est équipé d'un bouclier léger, et la source lumineuse est une diode électroluminescente ou une petite ampoule. Quand le rotor tourne, les composants photosensibles sur le redresseur produiront par intermittence des signaux d'impulsion à une certaine fréquence due à l'effet du plat de ombrage.
Un moteur sans brosse de C.C utilisant les capteurs de position électromagnétiques est équipé des composants électromagnétiques de capteur (tels que les transformateurs de accouplement, les commutateurs de proximité, les circuits résonnants de LC, etc.) installés sur l'ensemble de stator. Quand la position des changements à un aimant permanent de rotor, l'effet électromagnétique fera produire le capteur électromagnétique des signaux à haute fréquence de modulation (dont les changements d'amplitude avec la position de rotor).

Tout simplement, un moteur sans brosse de C.C se fonde sur changer la fréquence et la forme d'onde alternatives de l'entrée actuelle de vague en bobine de redresseur du moteur sans brosse, formant un champ magnétique qui tourne entièrement autour de l'axe géométrique du moteur autour de la bobine de enroulement. Ce champ magnétique conduit l'acier à un aimant permanent sur le rotor pour tourner, entraînant le moteur tourner. La représentation du moteur est liée aux facteurs tels que le nombre d'acier magnétique, force de flux magnétique de l'acier magnétique, et tension d'entrée du moteur, on le lie étroitement à la représentation de contrôle des moteurs sans brosse, car l'entrée est à courant continu, qui exige d'un gouverneur électronique de le convertir en 3 courants alternatifs. Il exige également recevoir des signaux de commande du récepteur à télécommande de commander le de vitesse de moteur pour répondre aux besoins d'une utilité modèle.

De façon générale, la structure des moteurs sans brosse est relativement simple, et la vraie cause déterminante de leur représentation est le gouverneur électronique sans brosse (également connu sous le nom de régulateur électrique). Le bon régulateur électrique exige le contrôle global des processus tels que la conception de programme de contrôle de microcontrôleur, la conception de circuit, et la technologie transformatrice complexe, ainsi le prix est généralement beaucoup plus élevé que celui des moteurs sans brosse.
